插式端子 WAGO 2773系列



【 2773-4系列規格 】

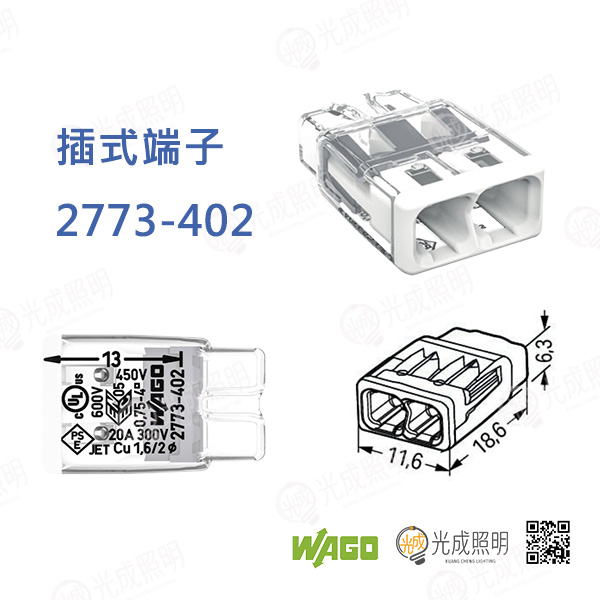

2773-402：2孔-11.6*18.6*6.3

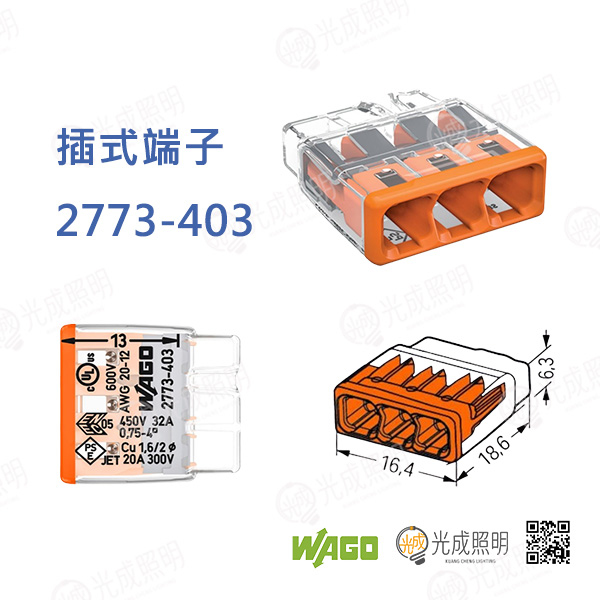

2773-403： 3孔-16.4*18.6*6.3

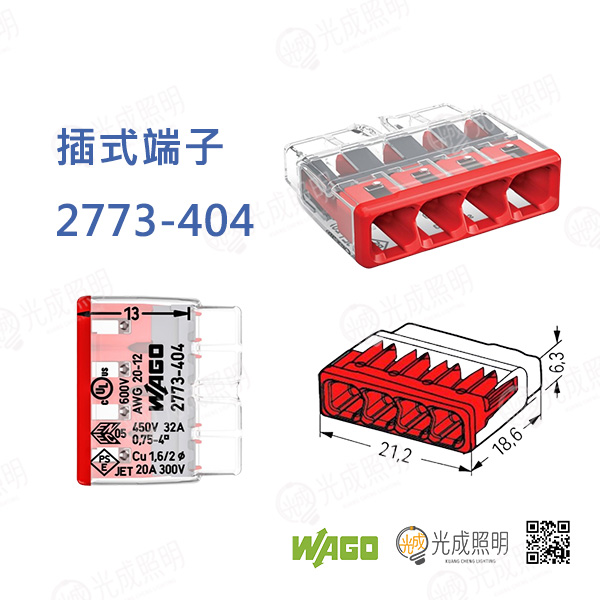

2773-404： 4孔-21.2*18.6*6.3

2773-405： 5孔-26*18.6*6.3

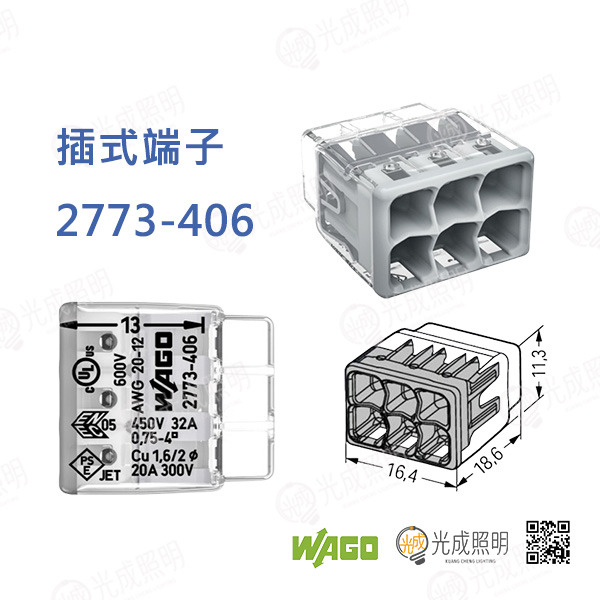

2773-406：6孔-16.4*18.6*11.3

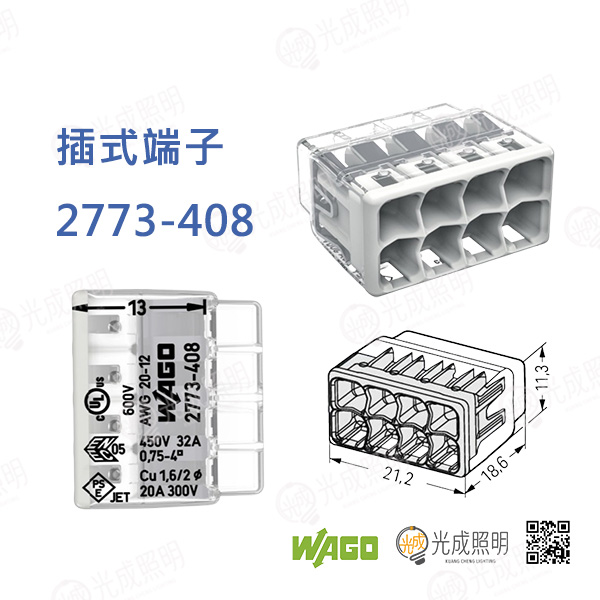

2773-408：8孔-21.2*18.6*11.3

2773-2401：1對1-6.8*29.5*6.2



2773系列適用線徑：

單芯硬線 0.75 – 4 mm² / 20-12 AWG

7 芯導線 1.5 – 4 mm² / 18 – 12 AWG



額定電壓：450V

額定電流：32A

額定脈衝電壓 (II / 2)：4K



WAGO 2773系列插式連接器：三秒搞定配線的神隊友 ⚡

還在用老派的螺絲端子慢慢鎖、慢慢轉嗎？

歡迎來到 21 世紀！WAGO 插式連接器 體驗什麼叫做「插入即完成」的配線快感

不需要螺絲起子，連電工膠帶都省了！





什麼是 WAGO 連接器？為什麼工程師都愛用？

WAGO 插式連接器 是德國 WAGO 公司推出的免螺絲快速接線端子，採用獨家彈簧壓接技術

簡單來說，就是把剝好的電線插進去，彈簧會自動夾緊，連接完成！

不論是採購人員在規劃材料清單，還是電氣工程師在現場施工，這款端子都能大幅提升工作效率🔌



插式連接器應用：哪裡都需要它！

🛠️居家照明配線

裝潢師傅最愛的秘密武器！插式連接器應用在居家照明真的超方便，以前要在天花板上扭螺絲端子扭到手痠，現在只要插入完工

而且透明外殼設計，可以直接目視確認銅線是否插到底，安全性大大提升！

🛠️機電設備維護

設備維護人員最懂插式連接器應用的好處?

當設備需要定期保養或更換零件時，傳統螺絲端子要一顆顆鬆開再鎖回去，光想就累。WAGO 插式連接器 讓你輕鬆拔插，十秒內完成線路更換，停機時間最小化！

🛠️配電箱與控制箱

電氣工程師在配電箱內施工時，空間狹窄、光線不足，用螺絲起子根本是在考驗人體工學極限

插式連接器應用在這種場景就像是天降甘霖，不需要工具、不分正反面、單手就能操作

尤其是 8 孔的 2773-408，一次整理多條線路，配線整齊又專業

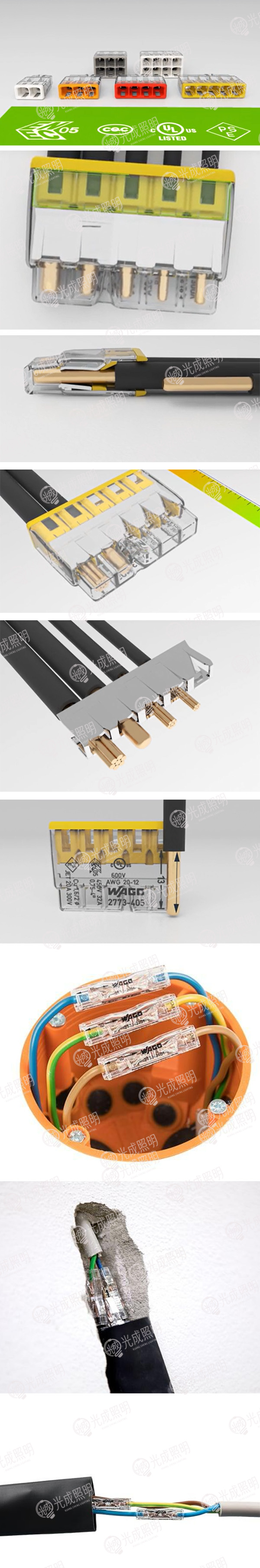

※ 安裝教學：三步驟變身配線高手

Step 1：剝線學問

使用剝線鉗將電線絕緣層剝除約 10-12mm。注意！別剝太長也別剝太短~

• 太長 → 裸露銅線容易短路
• 太短 → 插入深度不夠，接觸不良

專業小技巧：可以用端子側面的刻度當參考，剝線長度剛剛好！

Step 2：插入要確實

將剝好的電線垂直插入對應孔位，透過透明外殼檢查銅線是否完全進入接線區域

新手常犯錯誤：斜著插或沒插到底，導致接觸不良。正確做法是用點力氣「推到底」

Step 3：測試不能省

安裝完成後，輕拉電線確認是否牢固。插式連接器應用的一大優勢就是彈簧壓接力道均勻，正確安裝後拉都拉不出來

如果需要拆線，只要用小螺絲起子或專用工具按壓橘色釋放鈕即可輕鬆取出



WAGO 插式連接器 通過 VDE、UL、CCC 等國際認證，並符合 RoHS 環保標準。採購時務必確認是否為原廠正品，市面上仿冒品雖然便宜但安全性堪憂，省小錢可能出大事！

✓ 施工時間縮短 50% 以上
✓ 不需額外工具成本
✓ 維護更換超方便
✓ 降低人為施工錯誤



如果說傳統螺絲端子是按鍵手機，那連接器就是智慧型手，一旦用過，就回不去了！

不管是精打細算的採購人員、追求效率的電氣工程師，還是日日與設備為伍的維護人員，這款端子都能讓你的工作輕鬆不少

專業不是把簡單的事搞複雜，而是把複雜的事變簡單
